PCB阻焊油墨是什么？
2025-05-23
南杭

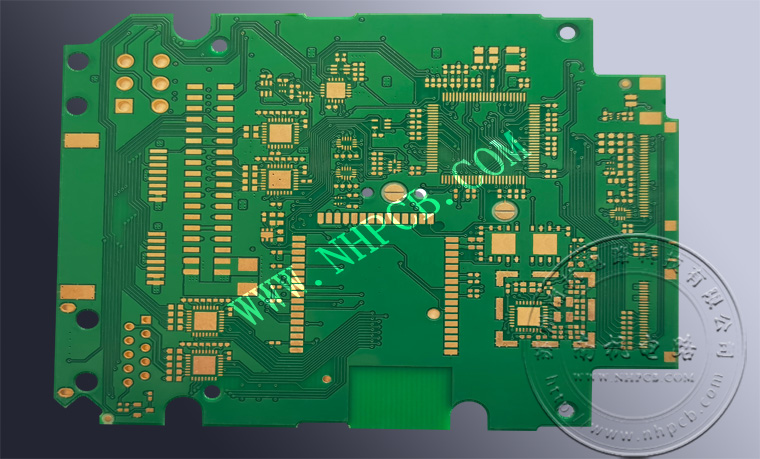

PCB阻焊油墨（Solder Mask Ink）是印刷电路板（PCB）制造中的关键材料，主要用于保护电路板的非焊接区域。阻焊油墨是一种特殊涂层材料，通常以液态形式涂覆在PCB表面，并通过固化形成一层坚固的保护膜。这层膜覆盖了电路板上的非焊接区域，同时精确地露出焊盘等需要焊接的部分。以下是其核心信息的总结：
- 定义与作用
定义：一种涂覆在PCB表面的特殊油墨层，固化后形成绝缘保护膜。
核心作用：
防焊接短路：隔离焊盘以外的区域，防止焊接时焊锡粘连造成短路。在焊接过程中，焊锡可能会流动到不需要的地方，导致短路或桥接现象。阻焊油墨通过隔离焊盘以外的区域，有效避免了这种问题。
防氧化腐蚀：保护铜箔免受环境湿气、灰尘或化学物质的侵蚀。铜箔是PCB的重要组成部分，但暴露在空气中容易被氧化或受到湿气、灰尘以及化学物质的侵蚀。阻焊油墨为铜箔提供了可靠的保护屏障，延长了电路板的使用寿命。
绝缘保护：提供电气绝缘性，确保电路稳定运行。阻焊油墨具有优异的电气绝缘性能，可以防止电流泄漏，从而保证电路的正常运行和稳定性。
- 成分与特性
主要成分：
树脂基材（如环氧树脂）：形成保护膜的主体，决定耐热性和附着力。通常使用环氧树脂或其他高性能聚合物。树脂决定了油墨的成膜性能、耐热性和附着力。
光引发剂/固化剂：用于紫外线（UV）或热固化反应。用于促进固化反应。UV固化型阻焊油墨依赖光引发剂，而热固化型则依靠高温下的交联反应。
颜料（如绿色、黑色）：提供颜色，绿色最常见因高对比度利于检测。此外，还有红色、蓝色、黄色和黑色等多种颜色可供选择。
溶剂：调节油墨粘度，便于印刷。
关键特性：
耐高温性：（通常需耐受260℃以上焊接温度）。阻焊油墨必须能够承受焊接过程中的高温（通常超过260℃），以确保不会因热变形或损坏而影响电路性能。
高绝缘性：提供强大的电气绝缘能力，防止电流泄漏。
耐化学腐蚀：能够抵抗各种化学物质的侵蚀，如酸、碱和溶剂。
机械耐磨性：在实际应用中，阻焊油墨可能面临摩擦或冲击，因此需要具备一定的耐磨性能。
- 种类
固化方式：
UV固化型：通过紫外线快速固化，生产效率高。
热固化型：需高温烘烤，适合对耐热性要求高的场景。
颜色：除标准绿色外，还有红、蓝、黄、黑等，黑色多用于高端产品但检测难度较大。
- 应用流程
涂覆：通过丝网印刷、喷涂或帘涂覆盖PCB。
预烘烤：挥发溶剂，形成半固化状态。
曝光显影：覆盖底片，UV曝光后显影去除未固化部分，露出焊盘。
最终固化：高温或UV彻底固化，形成稳定保护层。
- 注意事项
厚度控制：过薄保护不足，过厚影响焊盘焊接。
对准精度：曝光需精确对齐，避免焊盘被覆盖或桥接。
环保要求：需符合RoHS等标准，限制有害物质（如卤素、重金属）。
- 应用场景
消费电子、汽车电子、通讯设备等所有PCB制造领域。
总结： 阻焊油墨被誉为PCB的“防护衣”，它通过提供绝缘保护、防止焊接短路以及抵御外界环境的影响，确保了电路板的可靠性和稳定性。在选择阻焊油墨时，应综合考虑其固化方式、颜色、厚度以及环保要求等因素，以满足具体应用场景的需求。无论是电子爱好者、学生还是专业工程师，了解阻焊油墨的基本原理和应用流程，都将有助于更好地设计和制造高质量的PCB。
PCB阻焊油墨（Solder Mask Ink）是印刷电路板（Printed Circuit Board, PCB）制造过程中不可或缺的关键材料之一。它在电路板的设计与生产中扮演着至关重要的角色，确保电路板能够长期稳定运行并具备良好的电气性能。
